解读给排水图纸：建筑水系统的蓝图
在建筑领域，给排水系统犹如人体的血液循环系统，给水系统为建筑输送生命之水，满足生活、消防、生产等用水需求；排水系统则负责排出废水与雨水，维持建筑内部的清洁与健康。而给排水图纸，正是这一重要系统的详细规划与呈现，是指导给排水工程设计、施工与维护的关键技术文件。本文将深入剖析给排水图纸的构成、核心元素、识图方法及常见误区，助力读者掌握这一建筑水系统的蓝图。
一、给排水图纸的构成
一套完整的给排水图纸通常包含平面图、系统图、详图及设计说明等部分。
1. 平面图：作为最基本的图纸，它展示了给排水管道及设备在各楼层平面的布置情况。通过平面图，可清晰看到卫生器具、用水设备的位置，以及给水引入管、污水排出管的走向与定位。例如，在住宅平面图中，能明确厨房水槽、卫生间马桶、淋浴喷头等设施的位置，以及给水管、排水管的水平走向与连接关系。
2. 系统图：多以 45° 轴测图呈现，将给排水系统的立体结构直观展现。它详细描绘了管道的空间走向、管径变化、标高信息以及各部分的连接关系。以给水系统图为例，能从引入管开始，沿着干管、立管、支管，追踪到各个用水点；排水系统图则可从排水设备出发，逆水流方向了解污水的排放路径。

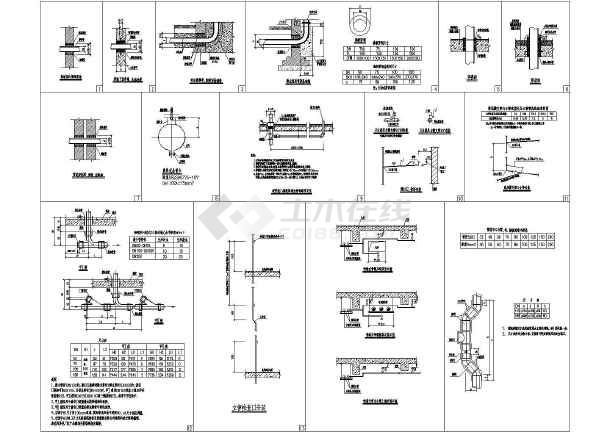

3. 详图：针对平面图与系统图中无法清晰表达的局部构造或关键节点，如管道连接方式、设备安装细节等，详图提供了详细的尺寸与构造信息。常见的有卫生器具安装详图、检查井详图等，为施工提供精确指导。
4. 设计说明：涵盖工程的设计依据、标准、技术参数，以及管材选用、防腐保温、施工验收要求等文字说明。这些信息是理解图纸设计意图、确保施工符合规范的重要依据。
二、核心符号与图例解读
1. 管道代号与线型
◦ 管道类型标识：给水管通常用 “J” 表示，高区给水管可标注为 “J - G”，低区为 “J - D”；污水管用 “W” 表示；废水管为 “F”；雨水管用 “Y”；消火栓管道是 “XH”；自动喷淋管道为 “Z/ZP”；压力排水管是 “PY”；冷凝水管用 “N”。
◦ 线型含义：粗实线（b）一般代表供水管线或设备轮廓；虚线常用于表示回水管或被遮挡的管道；波浪线则表示软管或断开界线。
1. 设备与阀门图例
◦ 阀门：闸阀通常以矩形符号表示；止回阀带有箭头，指示水流方向；减压阀会标注压力方向；安全阀、疏水器、过滤器等则需结合图例表识别。
◦ 卫生器具：蹲便器、盥洗盆、地漏等均有标准化图形表示，如半圆形常代表弯头。
三、识图关键要素
1. 标高标注规则
◦ 室内标高：一般采用相对标高，以 ±0.00 为基准，标注精确到小数点后三位。
◦ 管道标高：压力管道（如给水管）标注管中心标高，重力流管道（如排水管）标注管底标高。在管道起止点、变坡点、交叉点等关键节点，必须标注标高，以确保管道坡度与安装高度准确无误。
1. 管径与流向标识
◦ 管径表示：镀锌钢管、铸铁管等以公称直径 DN 表示，如 DN50；无缝钢管采用外径 D× 壁厚表示，如 D108×4；混凝土管、陶土管等以内径 d 表示，如 d380。
◦ 流向箭头与坡度符号：流向箭头标注在管道中心线，明确水流方向；坡度符号需与管径位置对应，表明管道的倾斜程度，确保排水通畅。
四、分步识图教程
1. 平面图与系统图对照阅读
◦ 平面图分析：从平面图入手，确定立管位置（通常位于管井或墙角，用圆圈标记，如 WL - 1 表示污水立管 1 号），以及各层卫生器具、用水设备与管道的平面连接关系。例如，在办公楼平面图中，可清晰看到卫生间内污水立管与蹲便器、洗手盆支管的连接布局。
◦ 系统图对应：再参照系统图，了解管道的垂直走向、管径变化与各层连接情况，确保立管编号与平面图一致。如系统图中的 WL - 1，从地下层污水池起始，垂直上升，每层通过横支管连接相应卫生器具。
1. 关键节点详图解读
◦ 检查井详图：检查井标注直径符号，需区分井口与井底尺寸，了解其构造与管道接入方式。
◦ 管道连接详图：对于异径管、法兰接头等管道连接部位，结合材料表与详图，明确施工工艺与技术要求。
五、实战案例分析
以某商业综合体给排水图纸为例：
1. 给水系统：引入管 J - G - 1 从市政管网接入，管径 DN200，标高 - 1.50m。经水泵房加压后，分高区（G）、低区（D）供水，立管 GL - 1 ~ GL - 3 沿管井布置，为各楼层商户与公共区域提供用水。
2. 排水系统：污水管 WL - 1 从地下厨房起始，坡度 0.5%，水平干管将各区域污水收集，汇至室外化粪池。雨水管 YL - 1 收集屋顶雨水，通过立管引至地面雨水口，管底标高随坡度变化标注，确保雨水迅速排出。
六、常见误区与进阶技巧
1. 易错点警示
◦ 符号混淆：如 FL（废水立管）与 WL（污水立管）功能不同，在识图与绘图时不可混用，否则将导致管道连接错误，影响系统正常运行。
◦ 标高遗漏：排水管若未标注管底标高，施工中可能出现倒坡，造成排水不畅甚至积水。
1. 效率提升工具
◦ 图例速查表：可打印常用符号对照表（如 GB/T 324 - 2008 标准），方便随时查阅，提高识图效率。
◦ 软件辅助：使用天正给排水 CAD 插件等软件工具，可自动生成系统图，减少绘图工作量，同时提高图纸准确性与规范性。
掌握给排水图纸的解读，是建筑给排水工程领域从业者的必备技能。通过对图纸构成、符号图例、识图要点的深入理解，结合实战案例分析与常见误区的避免，不断积累经验，才能在设计、施工与维护工作中准确把握给排水系统的设计意图，确保建筑水系统安全、高效运行。
