坑设备基础结构施工图案例

• 坑设备基础结构施工图案例


•        混凝土搅拌站设备基础结构施工图：该项目结构类型为钢筋混凝土地坑及独立柱承载方式，水泥筒仓和粉煤灰筒仓基础形式为预制桩基础。图纸包括混凝土搅拌设备基础平面、混凝土搅拌站剖面配筋图、斜皮带基础平面、筒仓基础平面等。

•        1000 吨液压机基础结构施工图：该项目中液压机基础尺寸约为 4300X6200，埋深为 3.75m。图纸包括设备基础平面放线定位图、设备基础 - 1.800 米处平面图、剖面图、预埋螺栓大样等。

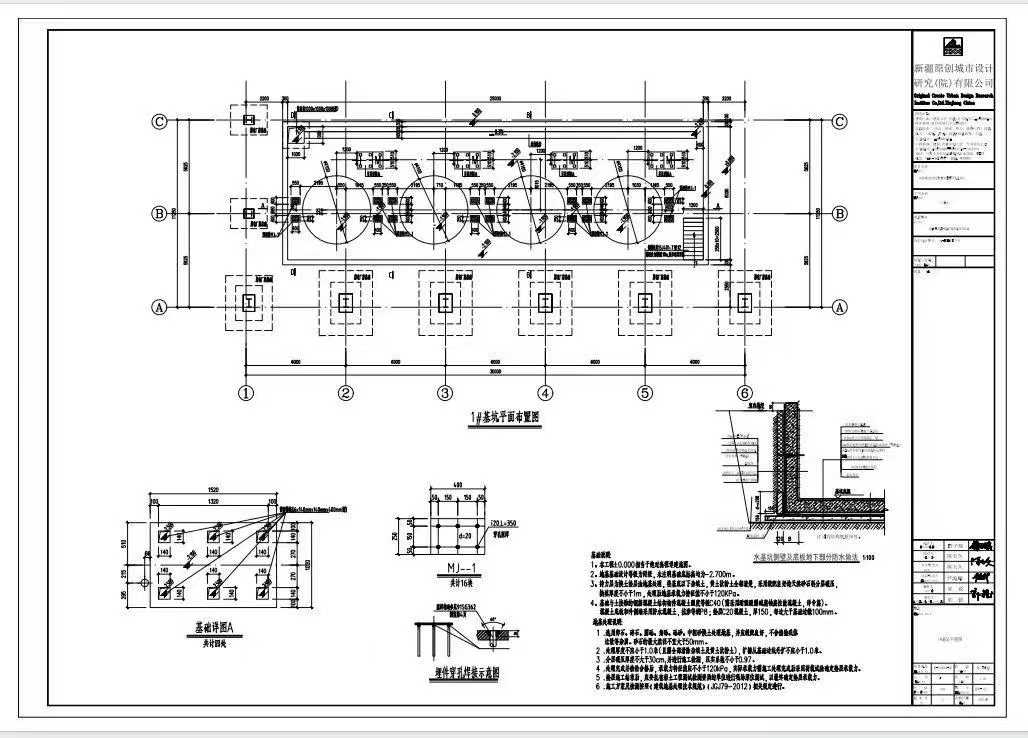

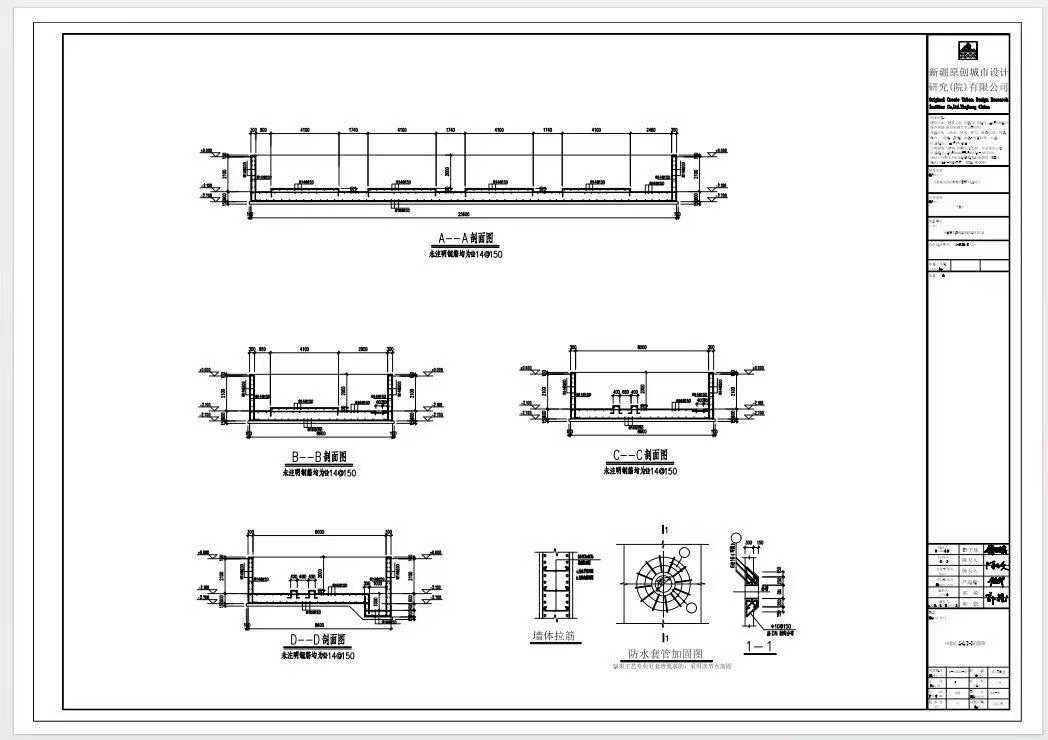

•        室内地坑及设备基础施工图：东风本田汽车有限公司生产能力扩建项目中的室内地坑及设备基础，1-7 轴室内地坑及设备基础主要用于制冷设备，11-20 轴室主要用于空压及配电设备。地坑采用抗渗混凝土 C30，抗渗标号 P6，基底设 100 厚 C15 素砼垫层。1-7 轴最大底板厚为 400mm，板底标高为 - 2.4m，局部集水坑处 - 3.6m；11-20 轴底板厚为 300mm，板底标高分别为 - 1.3m、-1.5m，局部深坑处 - 1.9m。
•       某水泥熟料生产线废气处理设备基础施工图纸：该项目中车间 ±0.000 相当于绝对标高 1751.400m。A、B 区框架基础，SJ001、SJ002、SJ004、SJ006 采用桩基；C、D 区框架基础，SJ003、SJ005、SJ007-SJ020，地坑一、二落置于地基承载力特征值 fak=160kPa 的第 3 层粉质粘土层上。混凝土除注明外均用 C30 混凝土，项目 7 度抗震设防。
